45 Acero y SUH446 Terminal hermético de acero inoxidable ELAN 48 Vidrio para conexiones eléctricas duraderas

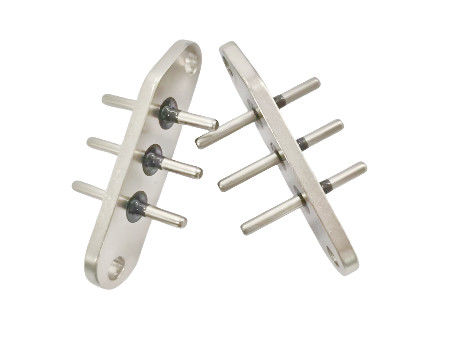

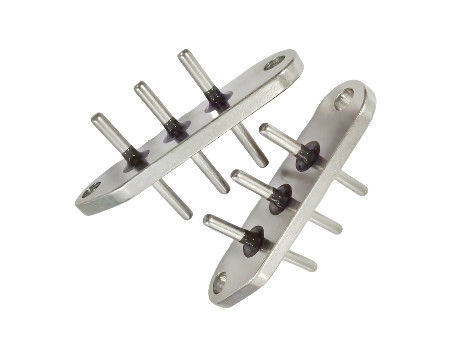

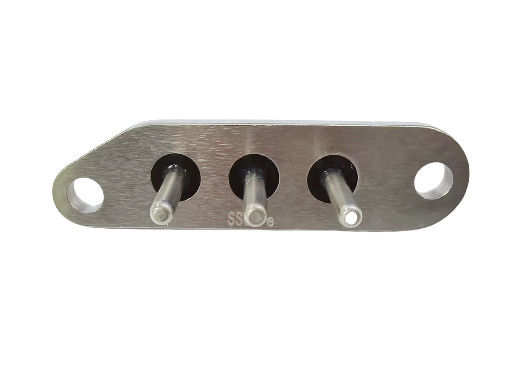

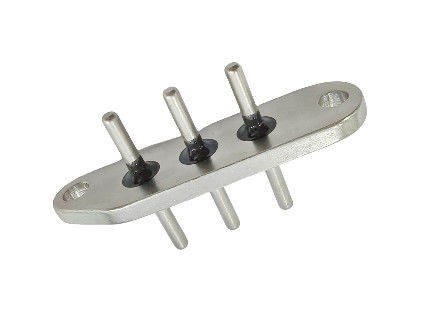

Descripción del producto: Terminal hermético
El terminal hermético presentado en el dibujo es un componente eléctrico altamente especializado.
1. Materiales

Cuerpo: Está hecho de acero 45, lo que proporciona una excelente resistencia mecánica y durabilidad.
Pinos: Los pines están hechos de acero inoxidable SUH446, que ofrece una buena resistencia a la corrosión y conductividad eléctrica.
Vidrio: el vidrio utilizado es ELAN #48, que garantiza propiedades de aislamiento y sellado adecuadas.

2Dimensiones y especificaciones

El terminal cuenta con múltiples cortes circulares con diámetros como R 5.5, R 9.5, etc. Estas dimensiones precisas son cruciales para su adecuado ajuste y funcionalidad.
Hay varios agujeros con diámetros específicos como 3.18 ± 0.005, 5,6 ± 0,1 (a través), etc. Estos orificios están diseñados para acomodar con precisión los pines y otros componentes.
La estructura general tiene dimensiones de 34,5 ± 0,3 en longitud y 3,5 min en altura, lo que garantiza un diseño compacto pero funcional.

3Características clave del producto

Resistencia al aislamiento: tiene una resistencia al aislamiento de control estático de 500MΩ @ 1000DC, lo que garantiza un excelente aislamiento eléctrico.
Hi-Pot (fuerza dieléctrica): Con un control estático de 3000VAC, puede soportar altos voltajes sin averías ni flashovers.
Prueba de fugas: aprueba una prueba de fugas a 2,5 MPa con presión de N2 durante un minuto, garantizando la ausencia de fugas.
Tratamiento de la superficie: La superficie se trata con un revestimiento de níquel electroless con un grosor de 3 - 5 μm, mejorando sus propiedades anticorrosión.
Corriente de trabajo máxima y normal: tiene una corriente máxima de 30 A y una corriente de trabajo normal de 25 A, con un aumento de temperatura inferior a 40 °C, por lo que es adecuado para diversas aplicaciones eléctricas.
Temperatura de trabajo: el rango de temperatura de trabajo es de - 40°C a + 150°C, lo que permite su uso en una amplia gama de entornos.

4Aplicaciones
Este terminal hermético está diseñado principalmente para su uso en sistemas eléctricos donde se requiere un sello hermético para evitar interferencias ambientales y garantizar conexiones eléctricas confiables.Es adecuado para aplicaciones en industrias como la aeroespacial, las telecomunicaciones y la automatización industrial, donde los componentes eléctricos de alto rendimiento son esenciales.
En resumen, este terminal hermético combina una ingeniería precisa, materiales de alta calidad y excelentes propiedades eléctricas,lo que lo convierte en una opción ideal para diversas aplicaciones eléctricas exigentes en el mercado internacional..
