Bolsillo eléctrico de alta resistencia H62 Nut de latón y acero inoxidable 304 Instalación de concha de hierro para refrigeración Conexión del motor del compresor

I. Resumen del producto

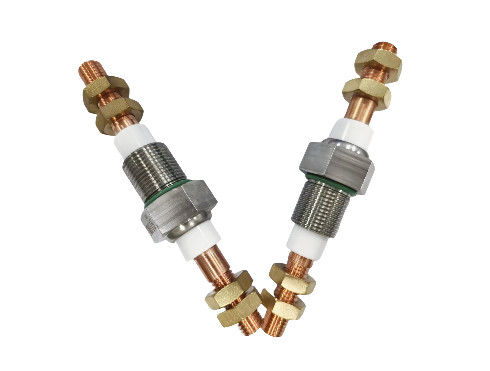

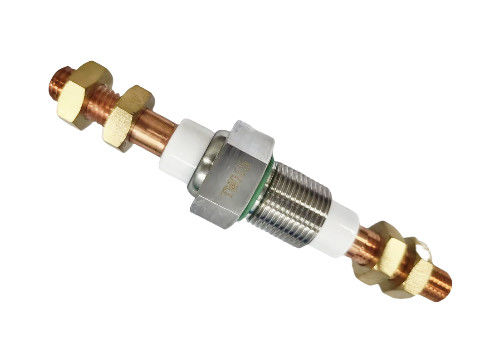

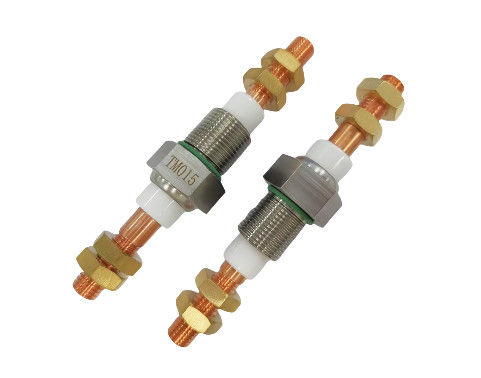

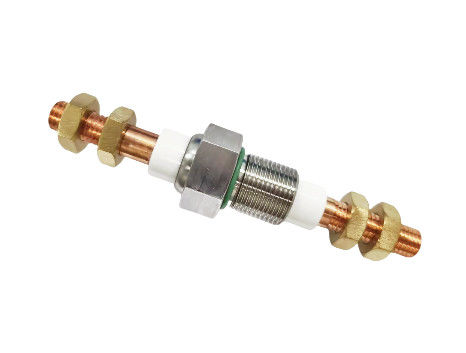

El producto es un perno eléctrico, que se compone principalmente de una carcasa de hierro de instalación, una manga de porcelana corrugada, una barra de cobre, una tuerca, una junta y un anillo O.
II. Especificaciones de diseño

El material

Cubierta de hierro de instalación: acero inoxidable 304
Cubierta de porcelana corrugada: porcelana de alumina al 95%
Varilla de cobre: T3 de cobre púrpura
Noche: H62 de latón
Se trata de un material de acero, de acero y de acero
Los anillos de O (± 13,5 × 2,65): HNBR

Las dimensiones

La longitud total del producto es de aproximadamente 99,5 mm (con una tolerancia de ± 0,5 mm).
El diámetro de la parte hexagonal (SSCore) es de unos 25,2 mm.
El diámetro de la parte de conexión de la varilla de cobre es M8 en un extremo y M16 × 1 en el otro extremo, con diámetros correspondientes de ¥12 y ¥24 (con una tolerancia de +0,1 mm).

Requisitos técnicos

Se ajustará a la norma YS/YGR - 9000 - 001 "Condiciones técnicas para el terminal de motor de los compresores de refrigeración de tipo cerrado".
La unión entre la funda de porcelana y la barra de tornillo se sellará con adhesivo.
El rango de temperatura de funcionamiento es de - 30°C a + 100°C.
La presión de trabajo es de 2,1 MPa, la presión de ensayo de 3,2 MPa y la presión mínima de ruptura de 6,3 MPa.
La resistencia de aislamiento entre el conductor y la carcasa no será inferior a 1000 MΩ.
En condiciones de corriente de carga completa de 200 A, voltaje de 600 V, 1000 VAC, 60 Hz, la corriente de fuga máxima es ≤ 5 mA en un plazo de 1 min.
Los materiales componentes deberán ser resistentes a los refrigerantes R22 y R134a.

III. Características del producto
Este perno de alimentación está diseñado con dimensiones precisas y una selección de material estricta para garantizar su rendimiento en conexión eléctrica y soportar ambientes de alta presión y temperatura.Es adecuado para compresores de refrigeración cerrados, proporcionando una conexión eléctrica fiable y seguridad.
